Описание механического регулятора Devireg D 530
Семейство простых механических регуляторов тёплого пола Devireg D 53-х для скрытой проводки представлено тремя моделями — Д 530 с работой по датчику температуры пола, Д 531 по датчику температуры воздуха и Д 532 по совместной работе датчика пола и воздуха. Каждый из этих регуляторов выполняет задачу поддержания постоянной одинаковой температуры пола при помощи термодатчика и встроенного регулировочного колесика, а кнопка регулятора позволяет включать и отключать тёплый пол при необходимости на любой неограниченно долгий срок.
Терморегуляторы Devireg D 53-х устанавливаются в системах электрических тёплых полов в помещениях, где электрическая проводка является «скрытой», где провода проложены внутри стен в штробах и под штукатуркой, а также в полостях и пустотах стен и перекрытий, за фальшстенами из гипсокартона. Для других помещений, где электрическая проводка проложена открытым способом, например в кабельном канале, в гофре или в коробе, для тёплого пола применяются терморегуляторы для открытой проводки Devireg D 13-х, а если регулятор надо установить во влажном помещении или на улице, то можно приенить пыле- влагозащищённый регулятор Д 610.
Выбор модели регулятора зависит от характеристики самого обогреваемого помещения и от задачи, поставленной перед тёплым полом:
- если подогреваем только пол, при этом все помещение обогревается другим источником обогрева (центральным отоплением в квартирах или отопительным котлом в коттедже), то достаточно применения регулятора Devireg D 530 с термодатчиком, расположенном в полу;
- если подогреваем не только сам пол, но и воздух в помещении (неотапливаемые закрытые лоджии и балконы в квартирах, помещения в домах и строениях без отопления), то используется регулятор Devireg D 532 с двойным контролем как от датчика температуры пола, так и от датчика температуры воздуха.
- третий вариант регуляторов Devireg D 531 с датчиком воздуха можно предложить для помещений, где ограничение температуры пола не ставится в приоритетную задачу (к примеру в парной в бане), либо в таких помещениях, где есть проблемы с установкой термодатчика (например, при ремонте тёплого пола и замене регулятора, когда гофротрубка датчика отсутствует, и он замурован в бетон). Кроме того, не исключается применение такого регулятора в промышленных целях для решения специфических производственных задач.
Работы регулятора по одному лишь встроенному датчику воздуха для тёплого пола может и будет достаточно, однако могут наблюдаться побочные включения обогрева пола, например, при открытии входной двери и наличии сквозняка. Вдобавок можно сказать, что установка регулятора без датчика пола настоятельно не рекомендуется в помещениях, где над тёплым полом находится покрытие из натурального материала, — дерево, ламинат, паркет, паркетная доска, — т. к. в таких условиях эксплуатации температуру тёплого пола крайне желательно ограничивать до 28°C с целью продления срока службы натурального напольного покрытия, для того, чтобы не было перегрева покрытия.
Дополнительные функции Devireg D 530
Терморегуляторы Devireg D 530 могут иметь несколько дополнительных функций, а именно:
- Ночное понижение на 5 °C
- Изменение минимальной и максимальной температуры поверхности пола
- Контроль исправности термодатчика в полу.
Ночное понижение тёплого пола
Функция ночного понижения может быть реализована при наличии дополнительно установленного таймера. Наиболее оптимальным нам представляется использование таймера (цифровой недельный) или любой другой таймер, который устанавливается на DIN-рейку в электрощитке с подводкой к регулятору дополнительного провода.
Работает ночное понижение тёплого пола Деви следующим образом: внешний таймер, например, ABB DT, Schneider Electric, IEK и др., заранее Вами запрограммированный, подаёт сигнал к понижению температуры пола на терморегулятор, и Devireg D 530 начинает уменьшать температуру пола на 5 °C относительно установленного значения. По окончании ночного периода регулятор вновь увеличивает температуру на полу на 5 °C.
Подключается внешний таймер к регулятору так: кроме стандартных входов для проводников (питание, нагревательный кабель, датчик) имеется ещё один вход с изображением луны. К нему и подключается фазный проводник от таймера (подведенное на регулятор питание и питание от таймера должны быть одной фазы).
Функция «ночного понижения» температуры тёплого пола будет полезна, скорее всего в зданиях, где установлено достаточно много систем тёплых полов с одинаковыми режимами, например в гостиницах. За счет установки большого количества недорогих механических регуляторов и одного таймера можно снизить затраты на покупку, по сравнению с закупкой большого количества программируемых регуляторов. Для домашних же систем, где число контуров тёплого пола обычно невелико, можно просто поставить программируемые регуляторы Devireg D 535. С установкой отдельного регулятора на каждое помещение (на каждый контур тёплого пола). Так можно делать более гибкие настройки в обогреве всего дома или всей квартиры, например, на кухне можно запрограммировать работу тёплого пола только на утро и только на вечер, а подогрев пола в санузле настроить на постоянное поддержание температуры пола ночью и отключение днём (когда все на работе).
Изменение минимальной и максимальной температур поверхности пола
Изменение минимальной и максимальной температур поверхности пола может понадобиться в следующих случаях:
- напольное покрытие из натуральных материалов (дерево, паркет, ламинат, паркетная доска), и производитель этого покрытия настоятельно не рекомендует превышать температуру на поверхности выше определенного уровня;
- в доме есть маленькие дети, которые постоянно сбивают настройки температуры пола.
В случае, если Ваш вариант — это вариант №1, и шкала регулятора проградуирована не градусами, а условными единицами от 1 до 6, то примерную температуру пола можно вычислить так: максимальное значение (6) соответствует приблизительно 35 °C на поверхности покрытия (внутри самого пола разогрев может быть на 10 °C выше), а каждое деление изменяет температуру пола примерно на 8 °C. Соответственно, если, к примеру, производитель напольного покрытия рекомендует не превышать на поверхности пола температуры 28 °C, то можно ограничить максимальную температуру на регуляторе до деления «5».
Настраивается ограничитель минимальной и максимальной температуры пола следующим образом: маленькой шлицевой отверткой подцепите поворотное колесико и снимите его. Переставьте ограничитель (красный или синий) в нужное Вам отверстие, и наденьте обратно колесико. Вот и все.
Контроль исправности термодатчика в полу
Контроль исправности термодатчика в полу осуществляется регулятором Devireg D 530 самостоятельно, не требуя никакого участия пользователя. Непрерывный сигнал светодиода зелёного цвета в момент, когда нагрев тёплого пола не осуществляется (т. е. когда красный светодиод не горит) сигнализирует о том, что все в порядке, и регулятор находится в ожидании от датчика команды на включение. Мигающий зелёный светодиод сигнализирует об обрыве или замыкании датчика. В этом случае замените датчик самостоятельно или обратитесь в сервисную службу.

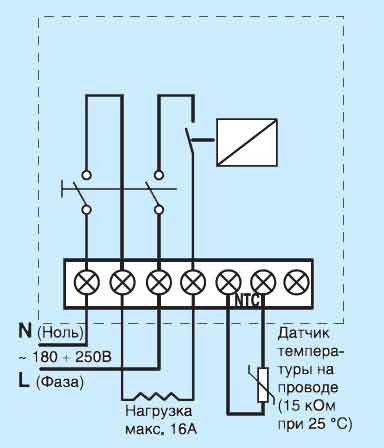

Схема подключения Devireg D 530

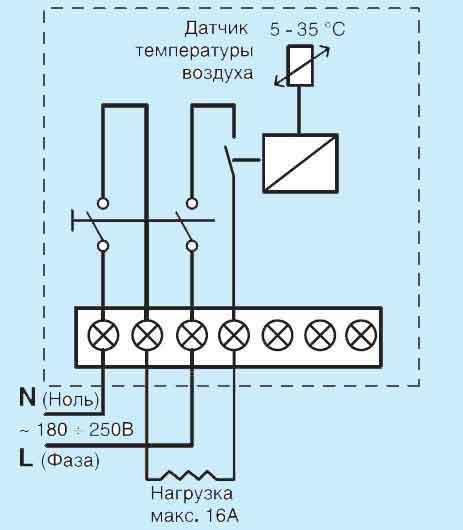

Схема подключения Devireg D 531

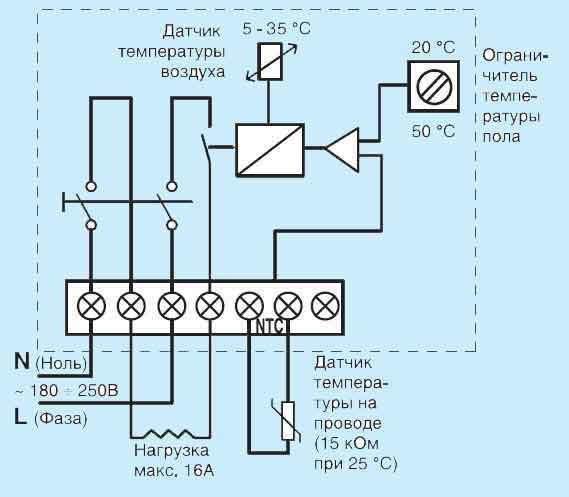

Схема подключения Devireg D 532
Ещё по теме:
Руководство по эксплуатации Devireg D 53-x (0,7 МБ, pdf).
Инструкция по монтажу и настройкам Devireg D 530 (7,11 МБ, pdf).
Инструкция по монтажу и настройкам Devireg D 531 (7,20 МБ, pdf).
Инструкция по монтажу и настройкам Devireg D 532 (7,29 МБ, pdf).
Руководство по эксплуатации Devireg D 527 (0,46 МБ, pdf).
Характеристики на датчики Devireg (1,68 МБ, pdf).
Вопросы по статье
Алексей из Москвы: Здравствуйте, у меня установлен регулятор Devi 530, когда регулятор включен, то при любом положении поворотного колеса, пол нагревается до максимальной температуры, повлиять на температуру поверхности пола не удается никак кроме как выключить регулятор, подскажите пожалуйста, что можно с этим сделать? Заранее спасибо!)
Вам надо поменять датчик температуры, который внутри пола установлен. Из-за выхода его из строя тёплый пол именно так себя и ведет: нагрев включает, но при нагреве датчик своё сопротивление не изменяет (или изменяет не правильно). Для ремонта тёплого пола можете воспользоваться услугами нашего сервисного центра.
