Монтаж систем обогрева уличных площадок Devi
В установку антиобледенительной системы Devi (обогрев уличных ступеней, обогрев открытых уличных площадок, пандусов, дорожек для пешеходов, траков для въезда автомобилей, обогрев плитки, гранита и керамогранита на улице и т. д.) включены такие работы:
Закрепление монтажной ленты (или армирующей сетки) на обогреваемой поверхности.
Ввод «холодного» провода и провода от датчика внутрь здания.
Тестовый пуск системы антиобледенения.
Рекомендации Заказчикам перед приездом электромонтажников Деви для установки системы:
- подведите к месту установки терморегулятора или электрического щита питание (220 вольт или 380 вольт) проводами с сечением, соответствующим расчётной нагрузке;
- очистите обогреваемую поверхность от строительного мусора и посторонних предметов, а также подготовьте поверхность для возможности закрепления на неё монтажной ленты Devifast и раскладки нагревательного кабеля Deviflex.
Закрепление монтажной ленты Devifast на обогреваемой поверхности
Закрепление монтажной ленты Devifast (или армирующей сетки) на обогреваемой поверхности производится для надёжного закрепления на ней нагревательного кабеля.
Монтажная лента Devifast крепится при помощи дюбель-гвоздей 6×40, при этом поверхность приходится сверлить. В тех случаях, когда в стяжке проложены провода и трубы, и есть риск повреждения их при сверлении, раскладывается армирующая сетка без жёсткого крепления к поверхности.
Шаг крепления монтажной ленты составляет от 0,5 до 1 метра, ячейка армирующей сетки 50 — 100 мм из жёсткой проволоки 2 мм и более.
Сверление и штрабление
Сверление и штрабление стены здания и обогреваемой поверхности делается для того, чтобы провода не мешали при последующих работах по приклеиванию плитки и отделке стены здания, а также для ввода проводов от нагревательной секции Deviflex и от датчиков внутрь здания к системе управления — терморегулятору, типа Devireg D 316 или к электрическому щиту.
Сверление и штрабление выполняются перфоратором, т. е. являются работами шумными, в связи с чем при производстве работ в выходные дни и в неурочное время могут быть трудности с соседями. Поэтому большая просьба Заказчику выбирать время производства шумных работ с учетом соседей и времени.
Ввод «холодного» провода от кабеля Deviflex и провода от датчика внутрь здания
Внутрь здания «холодный» провод от кабеля Deviflex и провод от датчика надо заводить потому, что система управления или терморегулятор должны устанавливаться в отапливаемом помещении с температурой окружающего воздуха не менее + 5 °C в холодное время года, при этом сама нагревательная секция и датчики работают на улице.
Установка электрического управляющего щита (или терморегулятора Devireg) возможна также и на улице, но с дополнениями: щит должен быть утёплён и с обогревом, причем обогрев электрического щита должен работать всю зиму и поддерживать температуру внутри щита не менее +5 °C постоянно. Если на улице устанавливается терморегулятор, то он должен быть специального уличного исполнения с соответствующей степенью пылевлагозащиты, не менее IP 44.
Раскладка нагревательного кабеля Deviflex на обогреваемой поверхности

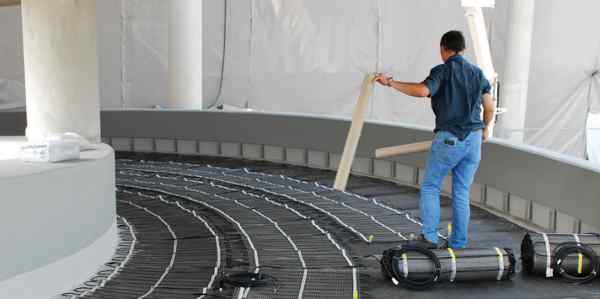

Нагревательный кабель Deviflex на обогреваемой поверхности раскладывается змейкой с равномерным шагом. Расстояние между соседними витками кабеля определяется на этапе проектирования системы антиобледенения Деви, и в зависимости от расчётной мощности системы на 1 м² и в зависимости от мощности нагревательного кабеля на 1 пог. м. составляет от 5 см до 20 см.

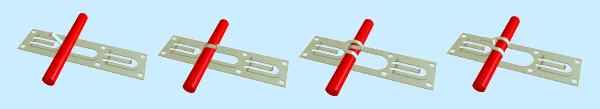

Закрепляется нагревательный кабель при помощи лепестков монтажной ленты Devifast, плотно обжимающих кабель с обеих сторон, а сверху кабеля лепестки скрепляются при помощи отвертки в замок.
При раскладке нагревательного кабеля на армирующую сетку он прикрепляется пластиковыми хомутами либо вязальной проволокой.
Надежное крепление нагревательного кабеля к бетону не позволит при последующей заливке стяжки или приклеиванию плитки сместится кабелю, соседним ниткам пересечься друг с другом, а также сблизиться до расстояния ниже минимально допустимого.
Установка датчиков температуры воздуха, поверхности и влажности
Установка датчиков температуры воздуха, поверхности и влажности зависит от выбранной системы управления, т. е. от управляющего контроллера (терморегулятора).
При установке системы управления, основанной на простом терморегуляторе Devireg D 330, датчик температуры закрепляется на воздухе в защитной пластиковой коробке и крепится к стене здания в малозаметном и недоступном прямым солнечным лучам месте.
При использовании более сложного регулятора D 316 датчик располагается либо на улице в пластиковой коробке, в этом случае при выходе его из строя заменить его будет достаточно просто, либо датчик располагается в обогреваемой поверхности в защитной гофротрубке между витками кабеля, при этом антиобледенительная система будет работать гораздо экономичнее, и на обогреваемой поверхности будет поддерживаться постоянная небольшая положительная температура, достаточная для стаивания снега и льда без энергоёмкого разогрева поверхности до температур, выше необходимого минимума.
Для управления антиобледенительной системой от метеостанции Devireg D 850 в обогреваемой поверхности устанавливается один или несколько датчиков Грунта (от одного до четырех). Датчик Грунта вместе с влажностью также измеряет и температуру, причем делает он это попеременно с интервалом переключения в один час. Т.о. установка двух и более датчиков Грунта позволит антиобледенительной системе Devi при получении сигнала о наличии снега включиться раньше на один час, т. к. датчики будут измерять температуру и влажность попеременно.
Подключение нагревательного кабеля и датчиков
Подключать нагревательный кабель и датчики к терморегулятору или к управляющему электрическому щитку должны квалифицированные электрики, имеющие допуск по электробезопасности с группой от 3-й до 5-й включительно до 1000 вольт в качестве оперативно-ремонтного или ремонтного персонала.
Такие электромонтажные работы должны производится только при отключенном напряжении в линии питания системы антиобледенения. Для обеспечения безопасности проведения электромонтажных работ и предотвращения случайной подачи напряжения, в щите, из которого возможна случайная подача напряжения, вывешиваются предупреждающие плакаты «Не включать! Работают люди!», или этот щит просто механически запирается на замок на всё время проведения работ.
Перед подключением измеряются электрические параметры кабелей: сопротивление нагревательной жилы, сопротивление изоляции, сопротивление терморезистора датчика. Все эти параметры записываются в гарантийном талоне или в акте скрытых работ.
Подключение нагревательного кабеля и датчиков к терморегулятору осуществляется в соответствии с инструкцией и нанесёнными на регуляторе графическими знаками. В случае подключения антиобледенительной системы Деви к электрическому шкафу управления надо руководствоваться монтажной схемой и проектной документацией.
Тестовый пуск системы антиобледенения Деви
Тестовый пуск системы антиобледенения Деви осуществляется напрямую от терморегулятора Devireg или электрического управляющего щита том случае, если на регуляторе есть возможность поднять на время температурную уставку до реальной температуры на датчике.
Проще говоря, если тестовый пуск производится в тёплую погоду от простого регулятора D 330 или D 316, то этот регулятор настраивается на температуру выше температуры окружающего воздуха. Если температура на датчике выше +10 °C, система просто не включится, — она и не должна включаться при такой температуре! Поэтому тестовый пуск производится на короткое время — не более 3-х минут!
Для принудительного включения нагревательных секций на прогрев воспользуйтесь одним из способов:
- нагревательный кабель можно включить напрямую в сеть 220В;
- температурный датчик D 330 и D 316 можно поместить в бутылку с ледяной водой;
- датчик Грунта D 850 можно полить ледяной водой;
- вместо термодатчика D 330 и D 316 можно подключить переменный резистор, сопротивлением от 20 кОм до 50 кОм — можно и другие границы сопротивлений, к примеру 0... 100 кОм. Поворачивая ручку переменного резистора, мы имитируем изменение температуры на датчике, — система должна включиться.
Далее следует кратковременное включение системы (не дольше, чем на 3 минуты!), и потрогав рукой тёплый нагревательный кабель Заказчик может убедиться в его нагреве.
Смотанный в бухту и неразложенный кабель Deviflex в сеть включать нельзя!
