Системы снеготаяния и антиобледенения Devi

Система снеготаяния для открытых площадок

Нагревательный кабель Deviflex Dsia-25 с повышенными прочностными характеристиками



Системы снеготаяния и антиобледенения (в сущности это синонимы) базируются на работе нагревательного кабеля и управляющего устройства — контроллера, т.е. терморегулятора или более умной метеостанции.

Принцип действия у всех систем антиобледенения примерно одинаков, различия только в датчиках и способах съема информации об окружающей среде.

Условно все системы можно разделить на простые, с относительно небольшой мощностью под управлением простых термостатов, и системы сложные, которые управляются метеостанцией Devireg D 850 и магнитным пускателем с коммутацией большой нагрузки.

Такие регуляторы устанавливаются в электрических шкафах управления, откуда и осуществляется пуск и остановка систем обогрева.

Поговорим вкратце о всех возможных вариантах.

Система снеготаяния для обогрева открытых уличных площадок применяется при обогреве крыльца, ступеней, входа в торговые и офисные центры, въездных пандусов для автомобилей, дорожек, тротуаров и т.д. и т.п. Ее можно применять при обогреве грунта и трубопроводов. Аналогичными по назначению для целей обогрева открытых площадок, но с другими техническими параметрами и меньшим количеством тепловыделения, являются нагревательные кабели Deviflex Dsig-20 мощностью 20 Вт.

Как и в тёплых полах, во время монтажа системы нагревательный кабель Dsia-25 раскладывается и закрепляется змейкой на бетонном основании, заливается стяжкой или плиточным клеем с приклеиванием плитки. Одножильная конструкция кабеля подразумевает возврат противоположного холодного конца к терморегулятору.

Для относительно простых систем снеготаяния с небольшой мощностью достаточно поставить простой механический терморегулятор, типа Девирег Д 330 или Д 316, с работой только по одному датчику температуры. Такие регуляторы управляют токовой нагрузкой до 16А, они должны располагаться в помещении, где температура окружющего воздуха не ниже +5°С. Если уже нет возможности установить регулятор внутри помещения, например, если вывели токоподводящий повод на улицу, и внутри всю отделку уже сделали, то можно использовать регулятор уличной установки, его можно укрепить на улице, но нагрузку он выдерживает меньшую — всего 10А, соответственно, при больших мощностях потребуется использовать два и более таких регулятора или магнитный пускатель.

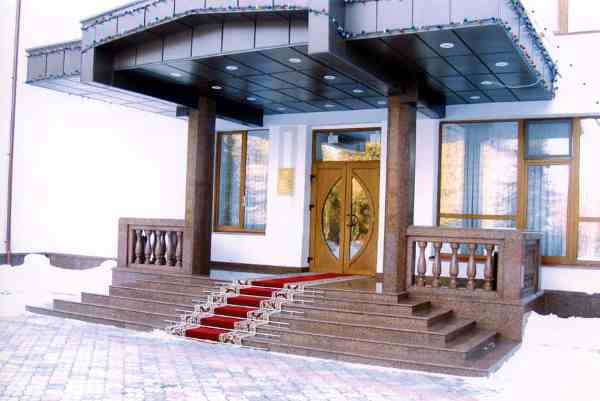

Обогрев лестницы

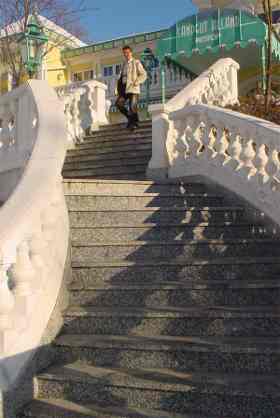

Обогрев ступеней

Для систем снеготаяния на больших площадях с использованием нескольких нагревательных кабелей, при одновременной коммутации большой токовой нагрузки используются дополнительные магнитные пускатели. Для снижения расхода электроэнергии предпочтительнее применять метеостанции Девирег Д 850 с датчиками влажности и температуры. Экономия электричества максимальная (правда, может увеличиваться время стаивания снега), и система будет включаться только при наличии снега на датчике, а в остальное время система будет бездействовать и ждать выпадения снега или появления наледи.

Нагревательный кабель Deviflex Dsia-25 с повышенной прочностными характеристиками

Структура нагревательного кабеля повышенной прочности Deviflex Dsia-25 представлена одножильной конструкцией кабеля, которая через переходные муфты соединена с 2-мя холодными проводами (не нагреваются при работе, но по ним подается электричество 220В).

Использование одножильной конструкции позволило увеличить механическую прочность нагревательного кабеля Dsia-25 путем добавления дополнительной защитной оплетки и 3-х ступенчатым слоем электроизоляции. Основной параметр по увеличению прочности придается использованием стального экрана, что позволяет применять нагревательный кабель в жестких монтажных условиях.

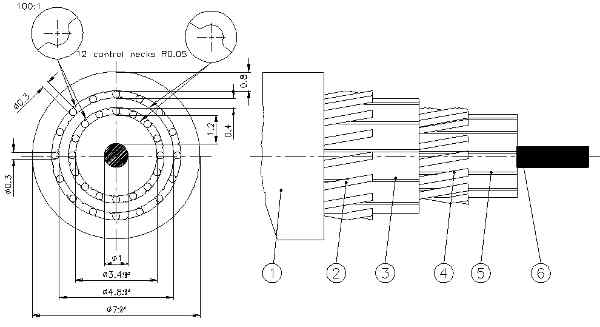

Схематичное строение нагревательного кабеля Deviflex DSIA-25



Еще по теме:

Паспорт-инструкция на кабель DSIA-25 (0,34 МБ, pdf).

Обогрев открытых площадок и системы антиобледенения кровли на основе нагревательного кабеля Dtce 30 Ватт.

Посмотрите также статью об обогреве трубопроводов различного назначения резистивными и саморегулирующимися кабелями.
