Описание регуляторов Devireg D 130

Регуляторы температуры тёплого пола предназначены для поддержания стабильной одинаковой температуры пола в любое время суток для монтажа при открытой проводке. Если кто не знает, то "открытая проводка" — это проводка, проложенная открыто в коробах, гофротрубах, кабельных каналах. Проводку прокладывают открытым способом обычно там, где нет возможности прятать провода под штукатуркой и в бетоне, например, в деревянных загородных домах, иногда открытую проводку можно увидеть в административных, офисных и производственных зданиях. В противоположность "открытой проводке" есть "проводка скрытая", например, в обычных квартирах она прячется под слой штукатурки, в пустоты бетонных перекрытий и т.п. При установке тёплых полов в помещении со скрытой проводкой применяются терморегуляторы скрытой проводки. Аналог регулятора для открытой проводки — это пыле- влагозащищенный регулятор Devireg D 610, который можно установливать во влажных помещениях, а также на улице.

Механический термостат для установки на стену без подрозетника

Терморегуляторы D 130, 131, 132 устанавливаются на стену без утомительного рассверливания коронкой гнезда для подрозетника, терморегулятор достаточно закрепить на 4 дюбель-гвоздя или самореза (опытные мастера могут вкрутить и 2 шт самореза по диагонали). Внутрь регулятора заводятся провода от тёплого пола, от датчика, питание 220В, провода подключаются и закрываются сверху корпусом.

По функциональному назначению регуляторы друг от друга не отличаются — они все нужны для регулирования температуры тёплого пола и для его включения — отключения. Разница лишь в датчиках температуры:

Кроме управления температурой пола во внутренних помещениях регуляторы могут использоваться в уличных системах антиобледенения с подогревом поверхностей, например ступеней (с установкой регулятора внутри помещения).

Регулятор Deviflex D 130 с датчиком пола

У обычного регулятора используется выносной термодатчик на проводе, он устанавливается в полу и постоянно контролирует температуру нагрева пола. Такие регуляторы подходят в обычные квартиры, а также в помещения, где уже есть или планируется другой основной вид отопления, например, центральное отопление или отопительный котел. В таких помещениях, как правило, нет нужды контролировать температуру окружающего воздуха, поэтому достаточно одного лишь датчика пола. Если же контролировать температуру воздуха необходимо, то можно порекомендовать регулятор с датчиком пола и воздуха.

Применение регуляторов Deviflex D 130 в системах антиобледенения

Deviflex D 130 можно использовать в системах снеготаяния и антиобледенения на открытых уличных площадках.

Работает эта система так: в поверхность ступеней, тротуара (или другой поверхности, где надо растапливать снег и лед) на этапе монтажа закладывается нагревательный кабель. Между витками греющего кабеля устанавливается датчик поверхности в защитной гофре. Монтажные концы от греющего кабеля и провод от датчика заводятся внутрь тёплого помещения с температурой в зимний период не ниже 0 °С, где и подключаются к регулятору.

Включение и выключение системы снеготаяния производится вручную (надо повернуть колесико) Deviflex D 130 во время выпадения снега и ледяного дождя. Температура на регуляторе выставляется по такому принципу: на каждый 1 см толщины прогреваемой поверхности закладываем примерно 1,5 °С и прибавляем 3... 5 °С (это температура, которую надо поддерживать на поверхности), к примеру, если греющий кабель с датчиком лежат на глубине 10 см, то для прогрева этой поверхности до температуры в самой верхней точке примерно +3 ... +5 °С ручку регулятора надо установить на +18... +20 °С (10 умножаем на 1,5 и прибавляем 3...5). Т.о. внутри стяжки греющий кабель прогревает бетон рядом с собой до 18 °С, а наверху поверхности получаем +3 ... +5 °С.

Примечание: регулятор Deviflex D 130 не имеет нижней температурной границы на отключение системы снеготаяния. Это может привести к обмерзанию обогреваемой поверхности при температурах от −15 °С и ниже (температура точки перехода обогреваемой поверхности через 0 °С зависит от установленной расчетной мощности).

Регулятор Deviflex D 132 с датчиком пола и воздуха

Механический регулятор с двумя датчиками температуры пола

Терморегулятор Deviflex D 132 работает одновременно от двух термодатчиков — от датчика температуры пола на проводе и от датчика температуры воздуха (он встроен в корпус регулятора).

Такие регуляторы особенно удобно применять там, где тёплый пол нужен не только для того, чтобы пол был тёплым, но и где он ещё подогревает само помещение, например в неотапливаемом загородном доме или в городской квартире на закрытых балконах и лоджиях. Высота установки терморегулятора в таких помещениях обычно, хотя и не обязательно, составляет от 80 см до 150 см.

Регулятор Deviflex D 131 с датчиком воздуха

Оставшийся "третий брат" из перечисленных регуляторов — это регулятор Deviflex D 131 с воздущным датчиком, он контролирует работу тёплого пола по одному лишь датчику температуры воздуха (он внутри корпуса). Работа тёплого пола от такого регулятора может быть не совсем корректна, .т.к. термодатчик не чувствует изменение температуры пола, но чувствует изменение температуры воздуха, и может реагировать, например, на сквозняки. Опыт использования таких регуляторов показывает, что при одной настройке регулятора пол бывает слишком тёплым, а при незначительном уменьшении ручки пол может стать слишком холодным. Обычно такие регуляторы используются там, где ремонт уже сделан, а датчик заложить забыли, или замуровали в бетон (отчего он быстро выходит из строя), а новый датчик установить без вскрытия пола и стен нет никакой возможности, кроме того, регулятор Deviflex D 131 с воздущным датчиком можно использовать в других узко специфических целях, например в промышленности.

Дополнительные функции в механических терморегуляторах Devireg

Конструктивно в терморегуляторах Devireg может отсутствовать отдельная кнопка для включения и выключения тёплого пола, ее функцию выполняет поворотное колесико. Для отключения тёплого пола колесико поворачивается в сторону минимальной температуры (против часовой стрелки) до упора, при этом с тёплого пола питание снимается полностью.

Настройка ограничения температуры в Devireg D 130

Из дополнительных функций можно добавить следующее: возможность настройки ограничения максимальной и минимальной температуры пола. Настройка ограничения максимальной температуры пола может быть актуальна в тёплых полах с натуральным покрытием из дерева, там где в качестве покрытия кладется ламинат, паркетная доска, паркет. При таких покрытиях тёплый пол не рекомендуется прогревать до температур, превышающих 28°С, т.к. высокая температура может испортить напольное покрытие. Кроме того, настройка ограничителей может понадобиться там, где есть маленькие любопытные дети, которые все трогают, крутят и вертят.

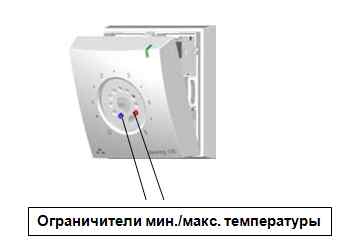

Настраивается ограничение максимальной и минимальной температуры пола в девирегах следующим образом: при помощи маленькой шлицевой отвертки надо снять поворотное колесико. Внутри в отверстиях вставлены ограничители синего и красного цвета, для изменения настройки просто вытащите нужный ограничитель и вставьте его в нужное отверстие. Колесико установите обратно на место.

Остается добавить, что если на регуляторе температур нанесена условная шкала с градацией от состояния выключено до 5 условных единиц, то имейте в виду, что одна условная единица шкалы соответствует примерно 8°С, а максимальное значение на "5" соответствует 35°С на поверхности пола (внутри пола может быть на 10°С больше).

Схема подключения Devireg D 130

Схема подключения по датчику пола принципиальная Devireg D 130



Схема подключения Devireg D 131

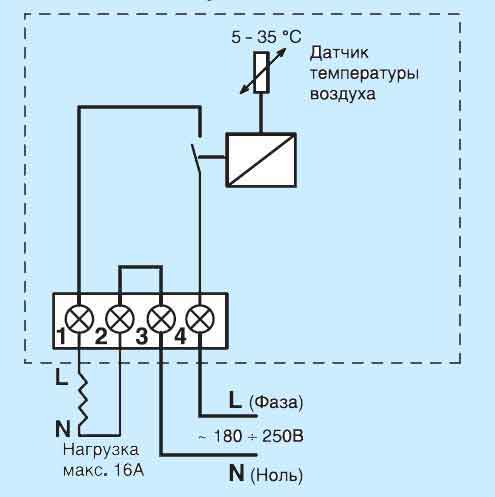

Электрическая схема подключения Devireg D 131 по датчику воздуха



Схема подключения Devireg D 132

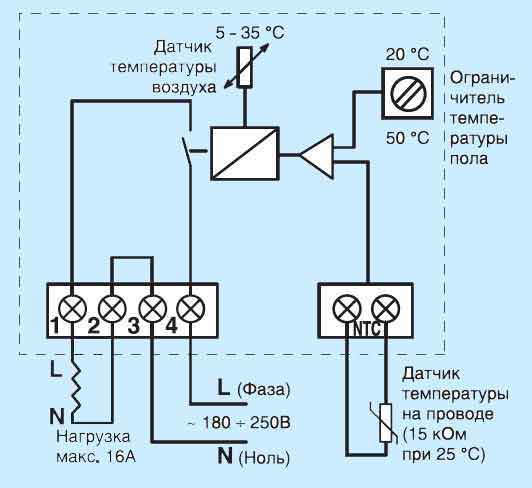

Схема подключения тёплых полов к регулятору Devireg D 132 по датчику пола и воздуха
